Объекты


Объект (object) является отдельным экземпляром класса, который создается на этапе выполнения программы. Он имеет свое собственное имя и конкретные значения атрибутов. В силу самых различных причин может возникнуть необходимость показать взаимосвязи не только между классами модели, но и между отдельными объектами, реализующими эти классы. В данном случае может быть разработана диаграмма объектов, которая, хотя и не является канонической в метамодели языка UML, но имеет самостоятельное назначение.

Для графического изображения объектов используется такой же символ прямоугольника, что и для классов. Отличия проявляются при указании имен объектов, которые в случае объектов обязательно подчеркиваются (рис. 5.18). При этом запись имени объекта представляет собой строку текста "имя объекта:имя класса", разделенную двоеточием (рис. 5.18 а, б). Имя объекта может отсутствовать, в этом случае предполагается, что объект является анонимным, и двоеточие указывает на данное обстоятельство (рис. 5.18, г). Отсутствовать может и имя класса. Тогда указывается просто имя объекта (рис. 5.18, в). Атрибуты объектов принимают конкретные значения.

При изображении диаграммы объектов нужно помнить, что каждый объект представляет собой экземпляр соответствующего класса, а отношения между объектами описываются с помощью связей (links), которые являются экземплярами соответствующих отношений. При этом все связи изображаются сплошными линиями. Более подробно особенности представления объектов будут рассмотрены в главе 9 при изучении диаграмм кооперации.

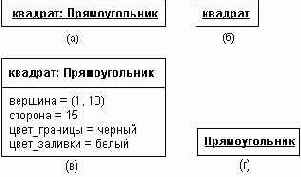

Рис. 5.18. Пример графического изображения объектов на диаграммах языка UML
