. Особенности рабочего интерфейса Rational Rose


В CASE-средстве Rational Rose реализованы общепринятые стандарты на рабочий интерфейс программы, подобно известным средам визуального программирования. После установки Rational Rose на компьютер пользователя, что практически не вызывает трудностей даже у начинающих, запуск этой программы в среде MS Windows 95/98 приводит к появлению на экране рабочего интерфейса (рис. 12.1).

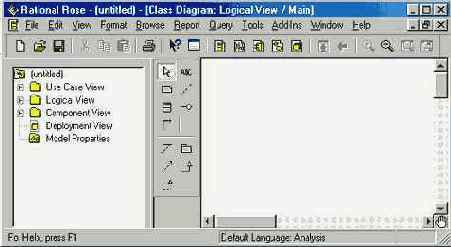

Рис. 12.1. Общий вид рабочего интерфейса программы Rational Rose

Рабочий интерфейс Rational Rose состоит из различных элементов, основными из которых являются:

  • Главное меню программы
  • Окно диаграммы
  • Стандартная панель инструментов
  • Окно документации
  • Окно браузера
  • Окно журнала
  • Специальная панель инструментов
  • Рассмотрим кратко назначение и основные функции каждого из этих элементов.
